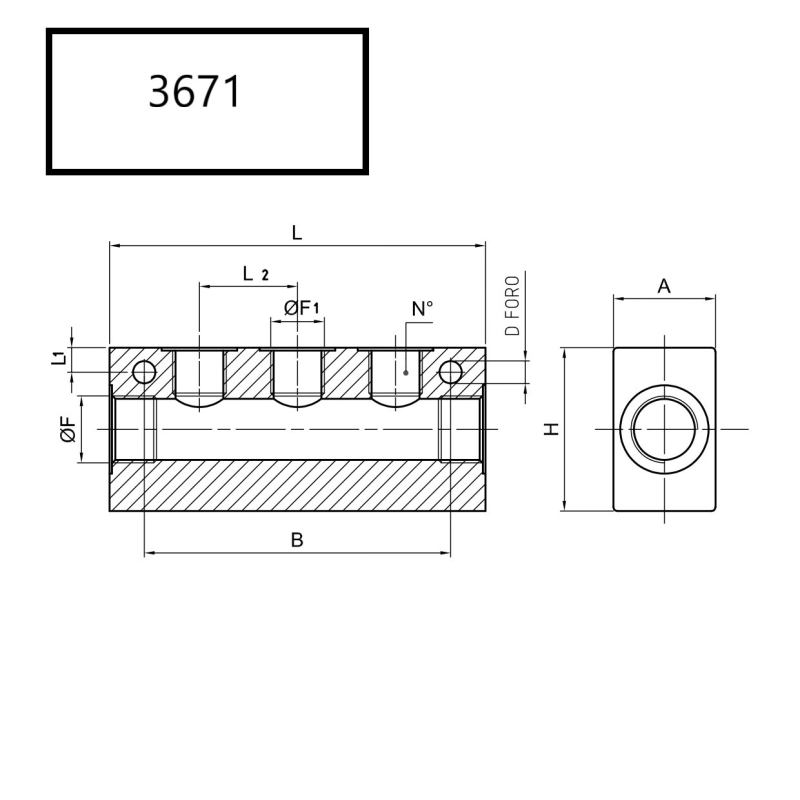

SINGLE DISTRIBUTION FRAME
Cod: 3671
| Article | F | F1 | A | H | L1 | L2 | L | N° | D.FORO | B |
|---|---|---|---|---|---|---|---|---|---|---|
| 36715010 | 1/8 | M5 | 15 | 25 | 3.5 | 15 | 45 | 2 | 4.5 | 33 |
| 36715020 | 1/8 | M5 | 15 | 25 | 3.5 | 15 | 45 | 3 | 4.5 | 48 |
| 36715030 | 1/8 | M5 | 15 | 25 | 3.5 | 15 | 75 | 4 | 4.5 | 63 |
| 36715040 | 1/8 | M5 | 15 | 25 | 3.5 | 15 | 90 | 5 | 4.5 | 78 |
| 36715050 | 1/8 | M5 | 15 | 25 | 3.5 | 15 | 105 | 6 | 4.5 | 93 |
| 36715070 | 1/4 | 1/8 | 20 | 30 | 4.5 | 18 | 54 | 2 | 4.5 | 45 |
| 36715080 | 1/4 | 1/8 | 20 | 30 | 4.5 | 18 | 72 | 3 | 4.5 | 63 |
| 36715090 | 1/4 | 1/8 | 20 | 30 | 4.5 | 18 | 90 | 4 | 4.5 | 81 |
| 36715100 | 1/4 | 1/8 | 20 | 30 | 4.5 | 18 | 108 | 5 | 4.5 | 99 |
| 36715110 | 1/4 | 1/8 | 20 | 30 | 4.5 | 18 | 126 | 6 | 4.5 | 117 |
| 36715210 | 3/8 | 1/4 | 25 | 40 | 5.5 | 24 | 68 | 2 | 5.5 | 51 |
| 36715220 | 3/8 | 1/4 | 25 | 40 | 5.5 | 24 | 92 | 3 | 5.5 | 75 |
| 36715230 | 3/8 | 1/4 | 25 | 40 | 5.5 | 24 | 116 | 4 | 5.5 | 99 |
| 36715240 | 3/8 | 1/4 | 25 | 40 | 5.5 | 24 | 140 | 5 | 5.5 | 123 |
| 36715250 | 3/8 | 1/4 | 25 | 40 | 5.5 | 24 | 164 | 6 | 5.5 | 147 |
| 36715510 | 1/2 | 3/8 | 30 | 50 | 6.5 | 26 | 78 | 2 | 5.5 | 59 |
| 36715520 | 1/2 | 3/8 | 30 | 50 | 6.5 | 26 | 104 | 3 | 5.5 | 85 |
| 36715530 | 1/2 | 3/8 | 30 | 50 | 6.5 | 26 | 130 | 3 | 5.5 | 111 |
| 36715540 | 1/2 | 3/8 | 30 | 50 | 6.5 | 26 | 156 | 5 | 5.5 | 137 |
| 36715550 | 1/2 | 3/8 | 30 | 50 | 6.5 | 26 | 182 | 6 | 5.5 | 163 |
| 36715610 | 1/2 | 1/2 | 30 | 50 | 6.5 | 34 | 102 | 2 | 5.5 | 83 |
| 36715620 | 1/2 | 1/2 | 30 | 50 | 6.5 | 34 | 136 | 3 | 5.5 | 117 |
| 36715630 | 1/2 | 1/2 | 30 | 50 | 6.5 | 34 | 170 | 4 | 5.5 | 151 |
| 36715640 | 1/2 | 1/2 | 30 | 50 | 6.5 | 34 | 204 | 5 | 5.5 | 185 |
| 36715650 | 1/2 | 1/2 | 30 | 50 | 6.5 | 34 | 238 | 6 | 5.5 | 219 |
| Temperature min./max. | -20°C | +130°C | ||||||||
| Pressure | 12 BAR |
